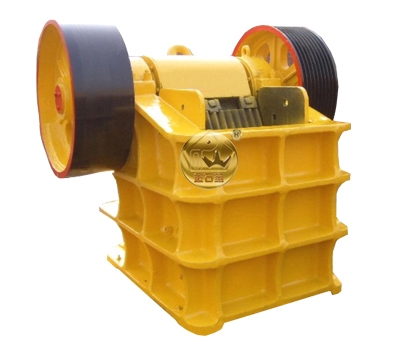

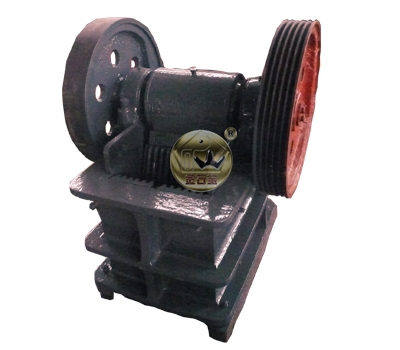

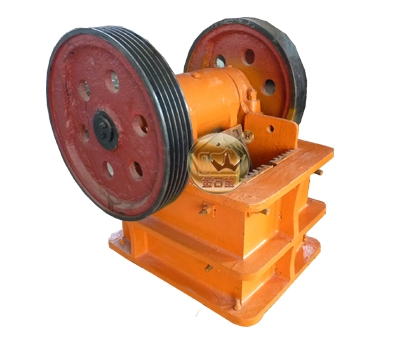

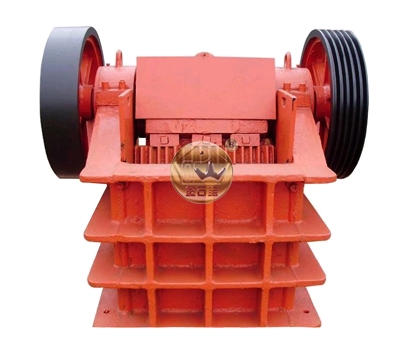

颚式破碎机
产品特点
（1）短肘板；
（2）低悬挂；
（3）大摆角；
（4）使用寿命长；
（5）维修方便；
一、产品概述
本系列产品，具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运行费用经济等特点。广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门。破碎抗压强度不超过350兆帕的各种物料，是成套破碎生产线中初线破碎的设备。
二、工作原理
本机主要由机架、动鄂、偏心轴、鄂板、肘板等。电动机通过三角皮带传动偏心轴多使动鄂按照已调整好的轨迹进行运动)从而将破碎腔内的物料予以破碎。
机架系单个整体铸钢结构或钢板焊接两种，在破碎机左右的机架侧壁上多装有边护板以防止机架壁磨损。
动鄂为一成型铸钢件，正面装有活动鄂板，其上部借偏心轴与滚动轴承悬挂在机架上，下部支承在衬板上，在偏心轴两端有飞轮和带槽的皮带槽轮。
肘板的另一端支承于调整座上，衬板除对动鄂起着支承作用外，在外来不能破碎的物料进入破碎腔内，机器荷载突增的情况下，起保险作用，却自身迅即断裂，从保护其他机件不受损伤。
调整座安装在机架两侧的滑槽内，并与调整垫片紧贴，当排料口需要进行调整时，用扳手将螺母顶紧，加入或减少调整垫片。调整座向前移，排料口即由大变小，反之，由小变大。

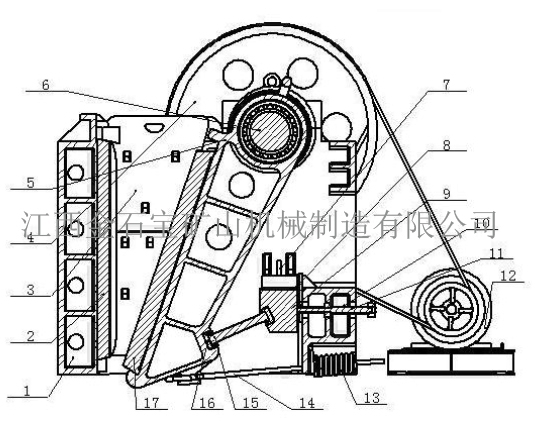

三、机械结构图解
1机架 2.活动鄂板 3.边护板 4.皮带轮 5.动鄂 6.偏心轴 7.拉紧螺栓 8.垫片组 9.调整座
10.拉紧螺栓 11.顶杆螺栓 12.电动机 13.弹簧 14拉杆 15.肘板 16.肘板垫 17.活动鄂板
四、技术参数
|
型号 |
进料口尺寸(mm*mm) |
最大进料粒度(mm) |
处理能力(t/h) |
主轴转速(r/min) |
电机功率 (KW) |
排料口调整范围(mm) |
轴承 |
重量(t) |
|
PE150*250 |
150*250 |
130 |
1-4 |
250 |
5.5 7.5 |
15-40 |
3610*2 7215*2 |
0.65 0.45 |
|
PE200*300 |
200*300 |
190 |
2-6 |
290 |
7.5 11 |
20-60 |
3519*2 3614*2 |
0.8 |
|
PE250*350 |
250*350 |
200 |
3-10 |
290 |
10 13 |
20-80 |
3520*2 3615*2 |
1.2 |
|
PE-250*400 |
250*400 |
210 |
5-20 |
300 |
15 |
20-60 |
3628*4 3522*2 3528*2铸焊 |
2.8 |
|
PE-400*600 |
400*600 |
350 |
17-115 |
250 |
30 |
40-100 |
3538*2 3634*2 |
6.5 |
|
PE-500*750 |
500*750 |
450 |
30-120 |
250 |
55 |
50-120 |
3544*2 3640*2 |
12 |
|
PE-600*900 |
600*900 |
480 |
56-192 |
250 |
75 |
75-200 |
3752*2 2244*2 |
17.6 |
|
PEX-100*600 |
100*600 |
80 |
3-10 |
300 |
7.5 |
10-30 |
3518*4 |
1.1 |
|
PEX-150*750 |
150*750 |
120 |
8-25 |
300 |
15 18.5 |
10-50 |
3532*4 |
2.8 |
|
PEX-250*750 |
250*750 |
210 |
13-35 |
300 |
30 |
15-50 |
3628*4 |
5 |
|
PEX-250*1000 |
250*1000 |
210 |
15-50 |
300 |
37 |
15-50 |
3538*4 |
6.5 |
|
PEX-250*1200 |
250*1200 |
210 |
16-55 |
300 |
45 |
16-55 |
3538*4 |
7.7 |
