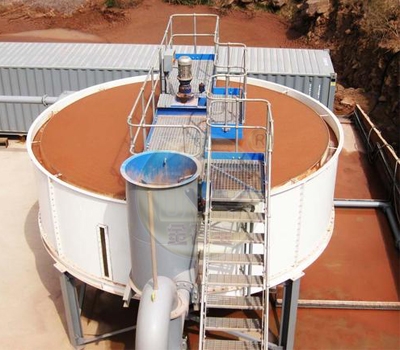

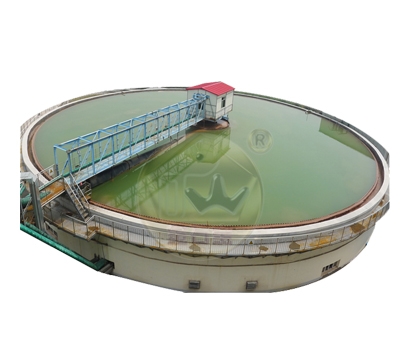

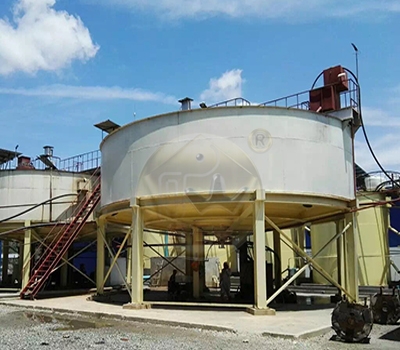

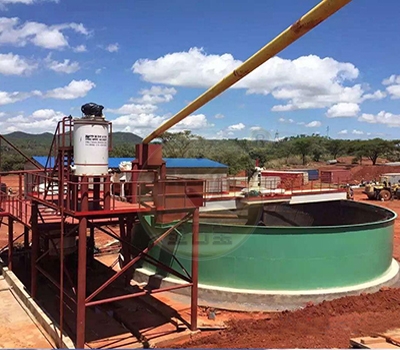

浓缩机
产品特点
（1）添加絮凝剂增大沉降固体颗粒的粒径，从而加快沉降速度；
（2）装设倾斜板缩短矿粒沉降距离，增加沉降面积；
（3）发挥泥浆沉积浓相层的絮凝、过滤、压缩和提高处理量的作用；
（4）中心传动、自动提耙、带点动加压。
一、应用范围
浓缩机一般适用于矿山过滤之前的精矿浓缩和尾矿脱水，同时还可以广泛用于煤炭、化工、建材以及水源和污水处理等工业中含固体料浆的浓缩和净化作用。
二、产品分类
常用的浓缩机有中心传动式和周边传动式之分。周边传动式浓缩机又分为辊轮传动式和齿条传动式两类。由于周边传动式浓缩机属于老式机型，下述技术参数主要介绍中心传动式浓缩机（液压驱动型）。
三、结构及工作原理
浓缩机主要由传动装置、桥架、入料管、固定筒、刮板、传动轴、耙架、以及液压站、电控装置等组成。各部件安装位置见随机总图。
桥架安装在浓缩池上，它是操作人员进入浓缩机的通道，也是承受机器全部重量的部件。固定筒安装在桥架下面，物料进入入料管流进固定筒，进入浓缩池内部。
传动轴、耙架与传动装置的主轴组装在一起，当传动装置的主轴转动时，耙架随之转动，耙架下部的耙齿将沉淀的物料刮向浓缩池中央，由底流泵排出。当提耙油缸的活塞上升或下降时，耙架也随之上升或下降。
液压站为传动装置提供动力，液压站油泵为变量泵，通过调节油泵的排油量，可改变耙架的转速，以达到目标工艺效果。
当沉降到浓缩池底部的物料增多，床层增厚时，耙架的工作阻力也随之加大，当工作阻力增大到4MPa时，压传感电器、延时继电器、电磁换向阀6和7的2DT动作，切断液压马达的油路，此时主轴停止转动，提耙油缸带动耙架向上提升，延时约3～5秒钟后，电磁阀6和7复位，恢复向液压马达供油，主轴又开始转动工作。耙架提升后，工作阻力随之减小，减小到4MPa以下时，则不再提耙，当工作阻力小于4MPA时耙架停留在此高度上旋转工作，耙齿将物料刮向池中央，随着工作阻力逐步减小，当工作阻力小于2MPA时、电磁换向阀7的3DT得电换向、耙架自动下降3-5秒停、下降速度用单向截止阀11控制、当工作阻力仍小于2MPA时、电磁换向阀7的3DT又得电换向、耙架再下降3-5秒停、当工作阻力大于2MPA时、耙架停留在此高度上旋转。当工作阻力再次增大到设定4MPA时，耙架再次被提升，重复以上动作，从而达到自动提耙、自动降耙的目的。
四、技术参数
|
型号 |
浓缩池/m |
沉淀面积/m2 |
耙架每转时间/min |
提耙高度/m |
生产能力（t/d） |
电动机功率/KW |
质量/T |
备注 |
|||
|
直径 |
深度 |
A |
B |
传动 |
提升 |
||||||
|
NZS-1 |
1.8 |
1.8 |
2.54 |
- |
2 |
0.16 |
5.6 |
1.1 |
- |
1.235 |
- |
|
NZS-3 |
3.6 |
1.8 |
10.2 |
2.5 |
0.35 |
22.4 |
1.1 |
3.194 |
|||
|
NZS-6 |
6 |
3 |
28.3 |
3.7 |
0.2 |
62 |
1.1 |
8.751 |
|||
|
NZSF-6 |
6 |
3 |
28.3 |
3.7 |
0.2 |
62 |
1.1 |
3.646 |
|||
|
NZS-9 |
9 |
3 |
63.6 |
4.34 |
0.35 |
140 |
3 |
5.1 |
|||
|
NZ-9 |
9 |
3 |
63.6 |
4.34 |
0.25 |
140 |
3 |
0.8 |
5.134 |
||
|
9 |
4.15 |
63.6 |
4.37 |
0.25 |
160 |
3 |
0.8 |
7.903 |
F171 |
||
|
NZS-9 |
9 |
3 |
63.6 |
4.34 |
0.25 |
140 |
3 |
0.8 |
5.36 |
- |
|
|
NZS-12 |
12 |
3.5 |
113 |
5.28 |
0.25 |
250 |
3 |
- |
8.51 |
||
|
12 |
3.5 |
113 |
5.28 |
0.25 |
250 |
3 |
34.671 |
426B |
|||
|
12 |
4 |
113 |
5.28 |
0.25 |
250 |
3 |
9.818 |
F172 |
|||
|
NZS-12Q |
12 |
3.5 |
113 |
244 |
5.26 |
0.25 |
180 |
3 |
12.75 |
- |
|
|
12 |
3.5 |
113 |
244 |
21 |
0.25 |
180 |
1.1 |
13.18 |
F60B |
||
|
NZ-15 |
15 |
4.4 |
176 |
- |
10.4 |
0.4 |
350 |
5.2 |
2.2 |
21.757 |
- |
|
NZS-15Q |
15 |
4.4 |
176 |
800 |
10.4 |
0.2 |
800 |
5.2 |
2.2 |
32.4 |
|
|
NZ-20 |
20 |
4.4 |
314 |
- |
10.4 |
0.4 |
960 |
5.2 |
2.2 |
24.504 |
|
|
20 |
4.4 |
314 |
1400 |
14.7 |
0.4 |
1440 |
5.2 |
2.2 |
104.087 |
F61 |
|
|
NZ-20Q |
20 |
4.4 |
314 |
1400 |
10.4 |
0.4 |
1440 |
5.2 |
2.2 |
43.218 |
|
|
20 |
4.4 |
314 |
1400 |
61.97 |
0.4 |
1440 |
5.2 |
2.2 |
45.161 |
F30K |
|
|
20 |
4.2 |
314 |
1400 |
10.4 |
0.4 |
1440 |
5.2 |
2.2 |
48.988 |
F30B |
|
|
NZF-20 |
20 |
4.4 |
314 |
- |
10.4 |
0.2 |
500 |
5.2 |
2.2 |
25.287 |
- |
|
NZ-45 |
45 |
4.64 |
1590 |
- |
20 |
- |
515 |
5.2 |
- |
47.81 |
|
